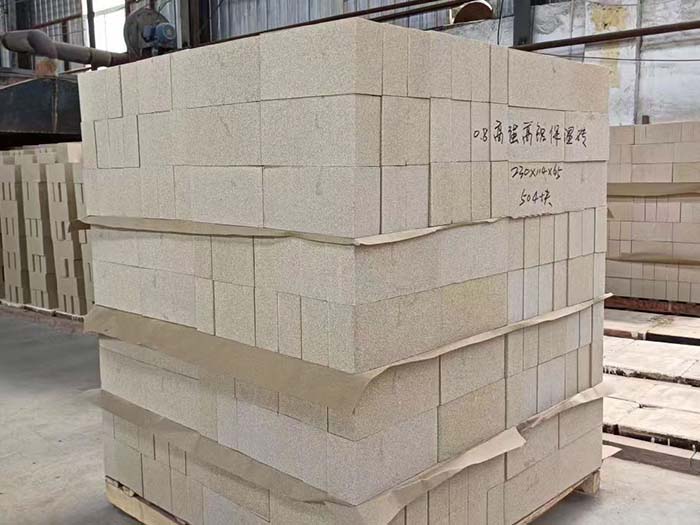

梭式窯內(nèi)襯用輕質(zhì)保溫磚

　　以莫來石（3Al2O3·2SiO2）為主晶相的高鋁質(zhì)耐火材料。一般氧化鋁含量在65%～75%之間。礦物組成除莫來石外， 其中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁較高者還含有少量剛玉。 莫來石保溫磚可以直接用于高溫窯爐內(nèi)襯，目前已廣泛用于梭式窯、輥道窯、玻璃及石油化工窯爐的內(nèi)襯。

　　莫來石保溫磚特性： 1.低導熱率，具有很好的隔熱保溫效果； 2.低熱熔，由于低導熱率，莫來石系列輕質(zhì)隔熱磚蓄積很少的熱能，在間歇操作中節(jié)能效果明顯； 3.雜質(zhì)含量低具有非常低的鐵盒堿金屬等氧化物含量，因此，耐火度高；較高的含鋁量使其在還原氣氛下仍保持良 好的性能； 4.熱態(tài)耐壓強度高； 5.外觀尺寸，加快砌筑速度，減少耐火泥使用量，保證了砌體的強度和穩(wěn)定性，從而延長襯里的壽命； 6.可加工成特殊形狀，以減少砌磚塊數(shù)和砌縫。

　　耐火度較高，可達1790℃以上。荷重軟化開始溫度1600～1700℃。常溫耐壓強度70～260MPa?？篃嵴鹦粤己?。有燒 結(jié)莫來石磚和電熔莫來石磚兩種。燒結(jié)莫來石磚以高鋁礬土熟料為主要原料，加入少量黏土或生礬土作結(jié)合劑，經(jīng) 成型、燒成而制成。電熔莫來石磚以高礬土、工業(yè)氧化鋁和耐火黏土為原料，加入木炭或焦炭細粒作還原劑，成型 后采用還原電熔法來制造。電熔莫來石的結(jié)晶比燒結(jié)莫來石大，抗熱震性比燒結(jié)制品好。他們的高溫性能主要取決 于氧化鋁的含量和莫來石相與玻璃分布的均勻性。

　　主要用于熱風爐爐頂、高爐爐身和爐底、玻璃熔窯蓄熱室、陶瓷 燒結(jié)窯、石油裂解系統(tǒng)死角爐襯等。
